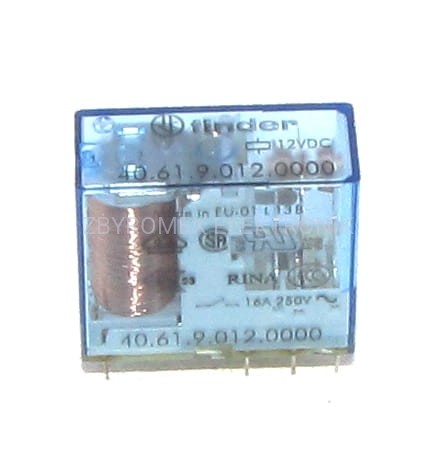

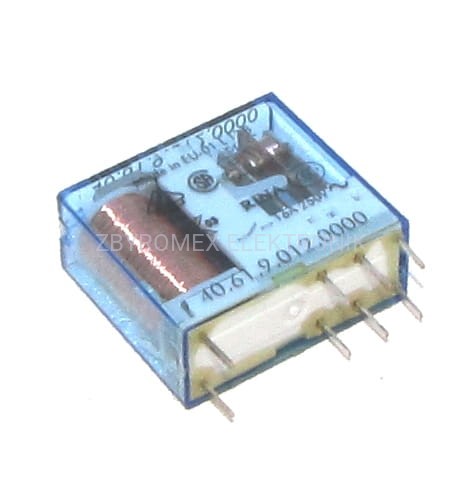

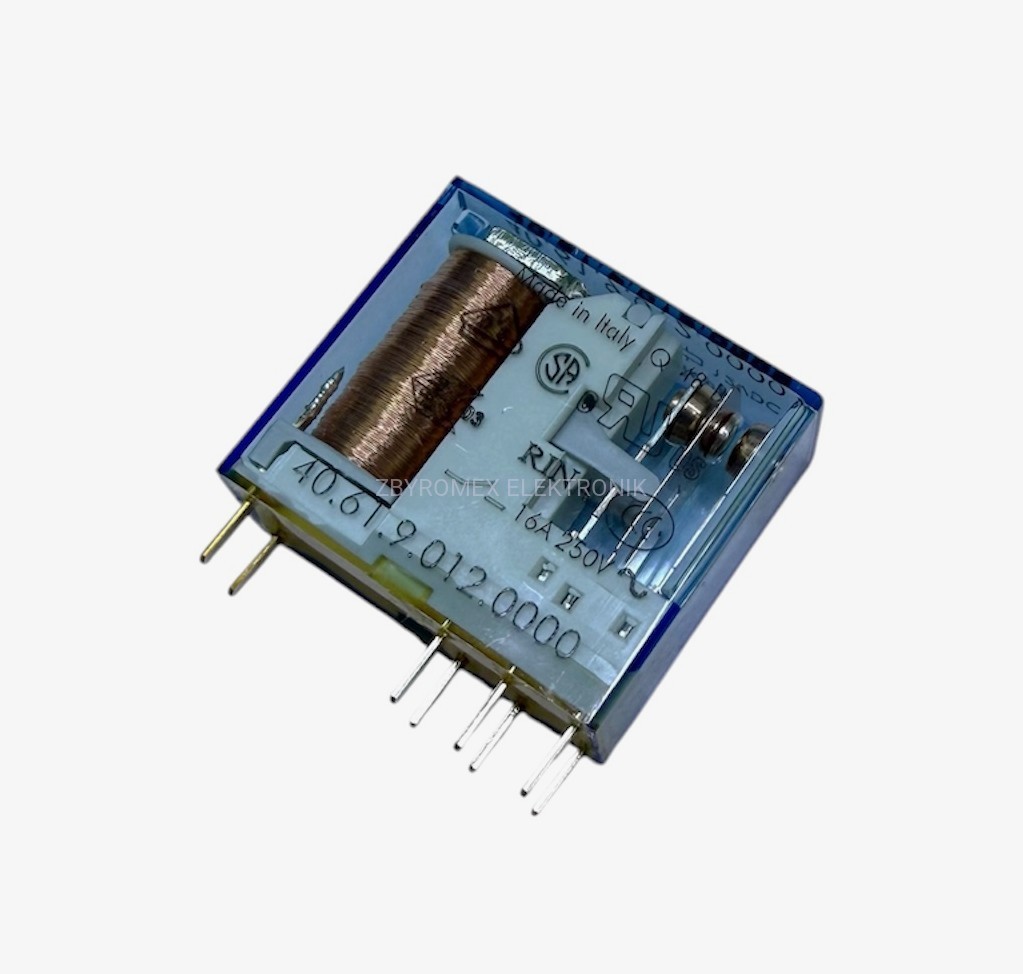

Przekaźnik 40.61.9.012.0000 FINDER 12VDC;1P;16A;st.AgCdO;55mA;RM83P;
Opis
Przekaźnik 40.61.9.012.0000 FINDER 12VDC; 1P; 16A; AgCdO; 0.65W; RM83P; do gniazd i obwodów drukowanych
INFORMACJE OGÓLNE
Producent FINDER
Typ przekaźnika elektromagnetyczny
Wersja przekaźnika miniaturowy
Nr 40.61.9.012.0000
Seria przekaźnika 40.61
Ilość pinów 8
DANE ZESTYKÓW
Ilość zestyków 1P
Konfiguracja styków 1 zestyk przełączny
Prąd znamionowy/ Maks. prąd załączenia (A) 16/30
Napięcie znamionowe/maks. nap. łączeniowe V AC 250/400
Maks. moc łączeniowa dla AC1 VA 4,000
Maks. moc łączeniowa dla AC15 (230 V AC) VA 750
Obciążenie silnikiem 1-faz.
Praca AC3 (230V) kW 0,55
Maks. prąd łączeniowy, praca DC1:30/110/220 VDC A 16/0.3/0.12
Min. moc łączeniowa mW (V/mA) 500 (10/5)
Materiał styku AgCdO
DANE CEWKI
Rezystancja cewki 220Ω
Prąd cewki 55mA
Napięcie cewki nominalne 12VDC
Wykonanie DC standard 0.65W
Zakres napięcia zasilania Umin 8.8V
Zakres napięcia zasilania Umax 18V
DANE TECHNICZNE
Temperatura pracy -40/+85
Stopień ochrony RT II
Raster wyprowadzeń 5mm
Wytrzymałość izolacji między cewką a zestykami 6Kv (8mm) (1.2/50μs)
Wytrzymałość przerwy zestykowe VAC 1,000
Czas zadziałania / czas powrotu ms 7/3 - (12/4 czułe)
Trwałość łączeniowa w kategorii AC1 100 · 103 [cykle]
Trwałość mechaniczna AC/DC 10· 106 /20 · 106 [ cykle]
DANE FIZYCZNE
Wymiary: 29 x 25 x 12.4 mm
Montaż PCB; podstawka
