Zwrotnica J-SB 4+4 ohm
Opis

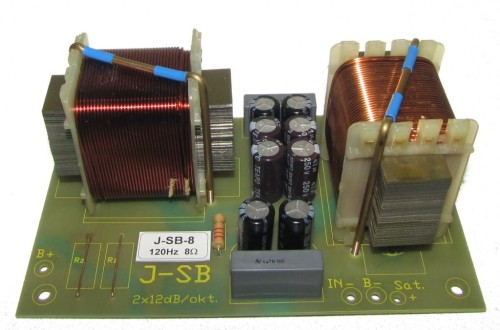

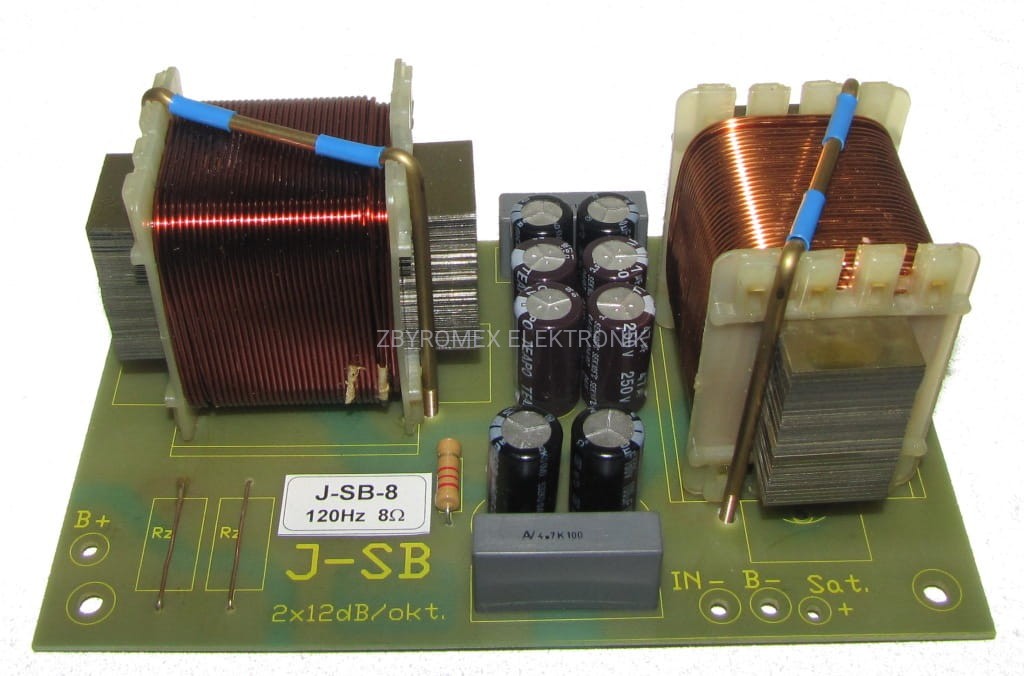

ZWROTNICA ODGAŁĘŹNIKOWA J-SB
Do subwoofer'a i satelitów
Zwrotnice typu J-SB skonstruowano z myślą o słuchaczach pragnących,
w efektywny sposób, poprawić przetwarzanie najniższych tonów,
przez dodanie, do posiadanych już zespołów głośnikowych,
zestawu sub-niskotonowego.
Pracujący dotąd zestaw podstawowy stanie się więc
zestawem satelitarnym.
Wykonywana w dwóch wariantach impedancji obciążeń:
- Obydwa głośniki - 8 W
- Obydwa głośniki - 4 W
PARAMETR | Wartość | Jedn. |
Dopuszczalna ciągła moc przenoszona przez zwrotnicę | 300 | VA |
Częstotliwość odcięcia WERSJA 8W | 120 | Hz |
Częstotliwość odcięcia WERSJA 4W | 150 | Hz |
Tłumienia | 12/12 | dB/okt. |
Możliwe są dwa rozwiązania konstrukcyjne.
- Sposób pierwszy, tańszy, polega na elektrycznym sumowaniu
sygnałów niskotonowych kanału L i R na cewce jednego głośnika.
Na taki sposób podłączenia mogą być jednak wrażliwe niektóre wzmacniacze posiadające czuły, na nieunikniony przepływ prądu
międzykanałowego, bezpiecznik elektroniczny.
W przypadku automatycznego wyłączania głośników, należy wlutować
w miejsce zwór na płytce, oporniki Rz - koniecznie typu RDCO-8W,
o wartości 2*3R3 dla zwrotnicy 4W, lub 2*6R8 dla zwrotnicy 8W.
- Sposób drugi, to zastosowanie tandemu głośników niskotonowych
pracujących przeciwfazowo (w złożeniu) lub współfazowo (w tunelu).
Jest to akustyczne sumowanie sygnałów,
więc rezystory posobnikowe Rz są zbędne.
Sposób sumowania akustycznego, pomimo że droższy (dwa głośniki) daje wyraźnie lepsze efekty odsłuchowe.
