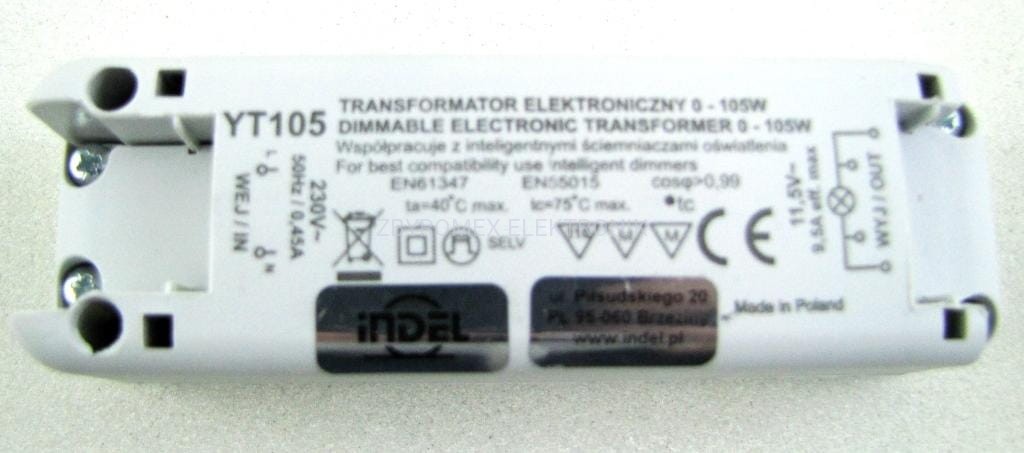

Transformator halogenowy YT-105 11,5V 105W
Opis
YT - transformatory elektroniczne do halogenów
Seria transformatorów elektronicznych przeznaczonych są do zasilania niskonapięciowych żarówek halogenowych o napięciu znamionowym 12V.
Powszechnie stosowane w miejscach całkowitej zabudowy opraw halogenowych.
Dzięki nowoczesnej konstrukcji, a zwłaszcza bardzo małej masie i gabarytom, oraz innymi zaletami technicznymi stwarzają szczególne możliwości tworzenia nowoczesnych, energooszczędnych systemów oświetlenia.
Informacje techniczne.
Transformatory wyposażone są w:
• układ zapewniający współpracę ze ściemniaczami
• zabezpieczenie zwarciowe
• zabezpieczenie przepięciowe
• zabezpieczenie przeciążeniowe
• zabezpieczenie termiczne powracalne (temp. wył. 100ºC)
Konstrukcja transformatorów umożliwia:
• pracę przy minimalnym obciążeniu np. 1W w przypadku stosowania diodowych źródeł światła
• podłączenie do pojedynczego zacisku przewodu do 4mm2
• możliwość podłączenia kilku transformatorów do jednego ściemniacza
• montaż transformatorów na podłożu o nie ustalonej klasie palności np. meble
• błyskawiczny i prosty montaż bez dodatkowych materiałów, gdyż transformator posiada montowane w obudowie wkręty mocujące 3x20 zabezpieczone przed wypadaniem.
Parametry elektryczne:
Typ transformatora |
YT 50 |
YT 60 |
YT 70 |
YT 105 |
YT 150 |
YT 210 |
YT 250 |
Napięcie wejściowe |
230 V ±10% 50Hz |
||||||
Prąd wejściowy |
0,22 A |
0,27 A |
0,33 A |
0,46 A |
0,65 A |
0,93 A |
1,1 A |
Zakres mocy |
0 – 50 W |
0 – 60 W |
0 – 70 W |
0 – 105 W |
0 – 150 W |
0 – 210 W |
0 – 250 W |
Napięcie wyjściowe |
11,5 V |
||||||
Współczynnik mocy |
0,99 |
||||||
Temperatura otoczenia |
0 – 40 °C |
||||||
Klasa bezpieczeństwa |
II |
||||||
Ilość terminali wejściowych |
Przewód 2x0,5mm2 |
Przewód 2x0,5mm2 |
2 |
2 |
4 |
4 |
4 |
Ilość terminali wyjściowych |
2 przewody 1mm2 |
2 przewody 1mm2 |
2 |
4 |
6 |
6 |
6 |
Klasa szczelności obudowy |
IPX7 |
IPX7 |
IP 40 |
IP 40 |
IP 40 |
IP 40 |
IP 40 |
Waga |
75g |
75g |
115g |
120g |
235g |
285g |
285g |
Typ obudowy |
EC 05 |
EC 05 |
EC 10 |
EC 10 |
EC 20 |
EC 30 |
EC 30 |
Wymiary AxBxC |
71,5x35x23,4 |
71,5x35x23,4 |
118x36,5x29,5 |
118x36,5x29,5 |
173x54x33 |
173x54x38 |
173x54x38 |
