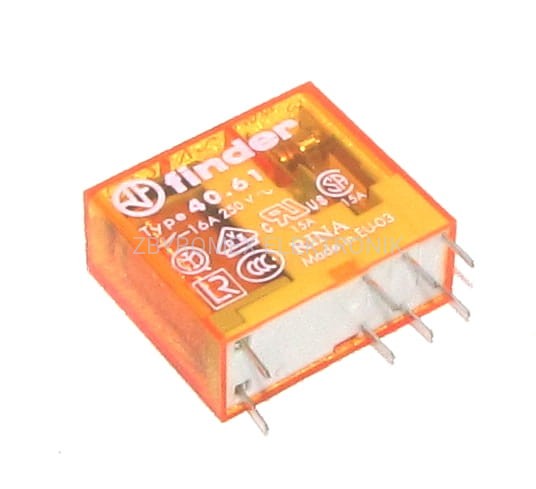

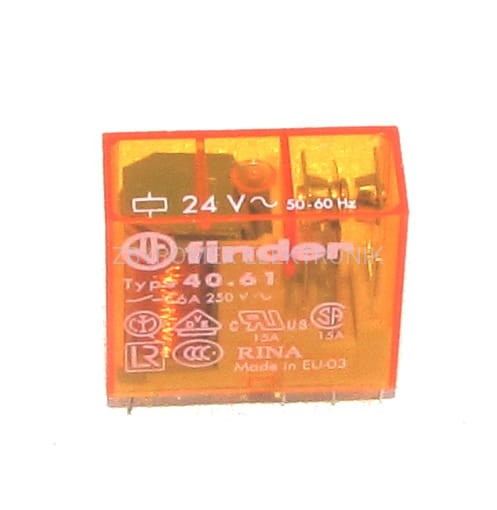

Przekaźnik 40.61.8.024.0000 FINDER 24VAC;16A;1P;st.AgCdO;45mA;RM83P;

Przekaźnik 40.61.8.024.0000 FINDER 24VAC;RM83P do gniazd i obwodów drukowanych

INFORMACJE OGÓLNE

Producent FINDER

Typ przekaźnika elektromagnetyczny

Wersja przekaźnika miniaturowy

Nr 40.61.8.024.0000

Seria przekaźnika 40.61

Ilość pinów 8

DANE ZESTYKÓW

Ilość zestyków 1P

Konfiguracja styków 1 zestyk przełączny

Prąd znamionowy/ Maks. prąd załączenia (A) 16/30

Napięcie znamionowe/maks. nap. łączeniowe V AC 250/400

Maks. moc łączeniowa dla AC1 VA 4,000

Maks. moc łączeniowa dla AC15 (230 V AC) VA 750

Obciążenie silnikiem 1-faz. Praca AC3 (230V) kW 0,55

Maks. prąd łączeniowy, praca DC1:30/110/220 VDC A 16/0.3/0.12

Min. moc łączeniowa mW (V/mA) 500 (10/5)

Materiał styku AgCdO

DANE CEWKI

Rezystancja cewki 320Ω

Prąd cewki 45mA

Napięcie cewki nominalne 24VAC

Wykonanie AC

Zakres napięcia zasilania Umin 19.2V

Zakres napięcia zasilania Umax 26.4V

DANE TECHNICZNE

Temperatura pracy -40/+85

Stopień ochrony RT II

Raster wyprowadzeń 5mm

Wytrzymałość izolacji między cewką a zestykami 6Kv (8mm) (1.2/50μs)

Wytrzymałość przerwy zestykowe VAC 1,000

Czas zadziałania / czas powrotu ms 7/3 - (12/4 czułe)

Trwałość łączeniowa w kategorii AC1 100 · 103 [cykle]

Trwałość mechaniczna AC/DC 10· 106 /20 · 106 [ cykle]

DANE FIZYCZNE

Wymiary: 29 x 25 x 12.4 mm

Montaż PCB; podstawka

Standardowy miniaturowy przekaźnik do gniazd i obwodów drukowanych z dużą rezerwą mocy. Montaż na szynę 35 mm - poprzez gniazdo śrubowe lub samozaciskowe.

• Napięcie cewki AC,

• Bezpieczna separacja obwodów zgodna z VDE 0106, EN 50178, EN 60204, EN 60335

• Wytrzymałość izolacji cewka-zestyki 6kV (1.2/50μs)

• Temperatura otoczenia do +85°C

• Pewne osadzenie w gniazdach przez 5 mm piny Montaż PCB - bezpośrednio na płytki lub poprzez gniazdo.

• Pasuje do gniazd: 95.85.3 SPA, 95.05.SPA, 95.75.SMA, 95.15.2SMA
