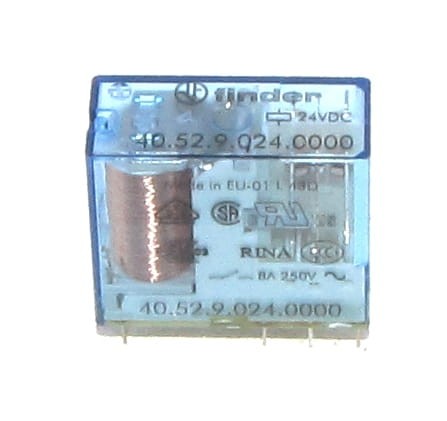

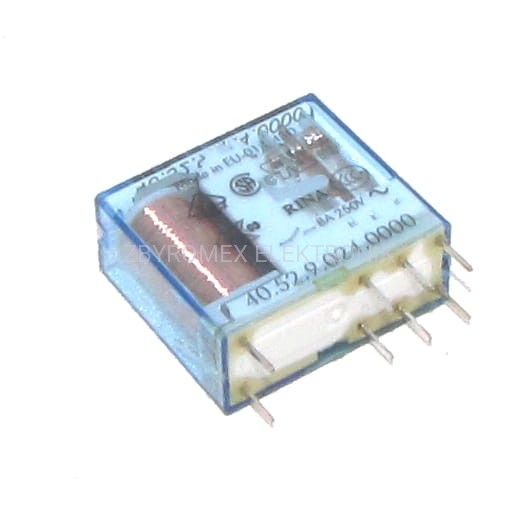

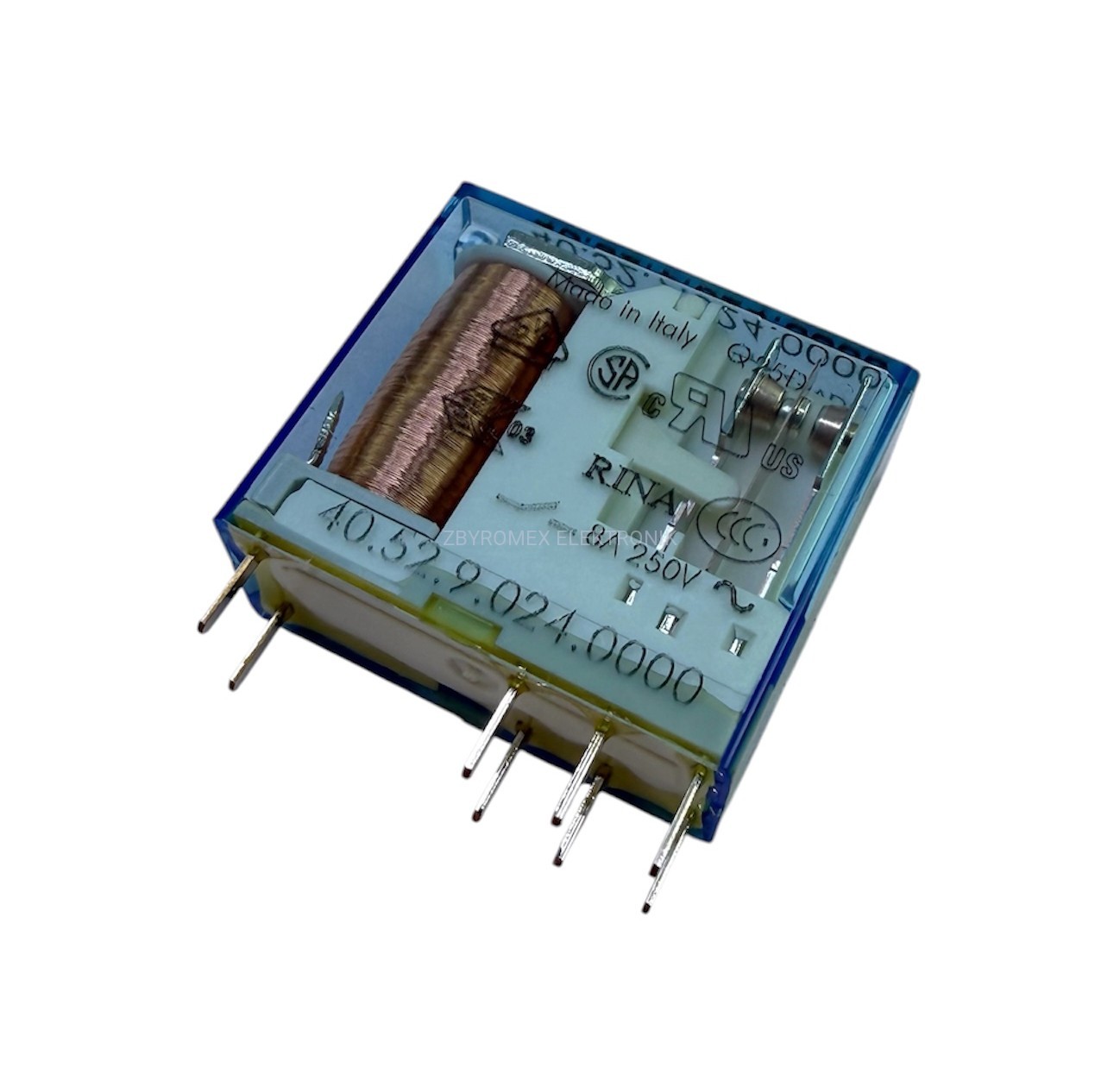

Przekaźnik 40.52.9.024.0000 FINDER 24VDC;8A;2P;st.AgNi;0.65W;odp.RM94P
Opis
Przekaźnik 40.52.9.024.0000 FINDER 24VDC; RM94P; 0.65W RTII; do gniazd i obwodów drukowanych
INFORMACJE OGÓLNE
Producent FINDER
Typ przekaźnika elektromagnetyczny
Wersja przekaźnika miniaturowy
Nr 40.52.9.024.0000
Seria przekaźnika 40.52
Ilość pinów 8
DANE ZESTYKÓW
Ilość zestyków 2 P
Konfiguracja styków 2 zestyki przełączne
Prąd znamionowy/ Maks. prąd załączenia (A) 8/15
Napięcie znamionowe/maks. nap. łączeniowe V AC 250/400
Maks. moc łączeniowa dla AC1 VA 2,000
Maks. moc łączeniowa dla AC15 (230 V AC) VA 400
Obciążenie silnikiem 1-faz. Praca AC3 (230V) kW 0,3
Maks. prąd łączeniowy, praca DC1:30/110/220 VDC A 8/0,3/0,12
Min. moc łączeniowa mW (V/mA) 300 (5/5)
Materiał styku AgNi
DANE CEWKI
Rezystancja cewki 900Ω
Prąd cewki 27mA
Napięcie cewki nominalne 24VDC
Wykonanie DC standard 0.65W
Zakres napięcia zasilania Umin 17.5V
Zakres napięcia zasilania Umax 36V
DANE TECHNICZNE
Temperatura pracy -40/+85
Stopień ochrony RT II
Raster wyprowadzeń 5mm
Wytrzymałość izolacji między cewką a zestykami 6Kv (8mm) (1.2/50μs)
Wytrzymałość przerwy zestykowe VAC 1,000
Czas zadziałania / czas powrotu ms 7/3 - (12/4 czułe)
Trwałość łączeniowa w kategorii AC1 200 · 103 [cykle]
Trwałość mechaniczna AC/DC 10· 106 /20 · 106 [ cykle]
DANE FIZYCZNE
Wymiary: 29 x 25 x 12.4 mm
Montaż PCB; podstawka
