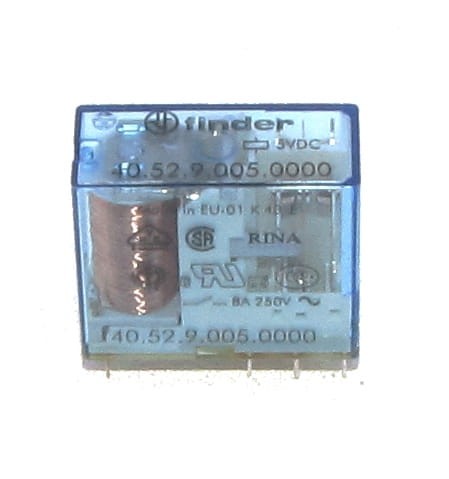

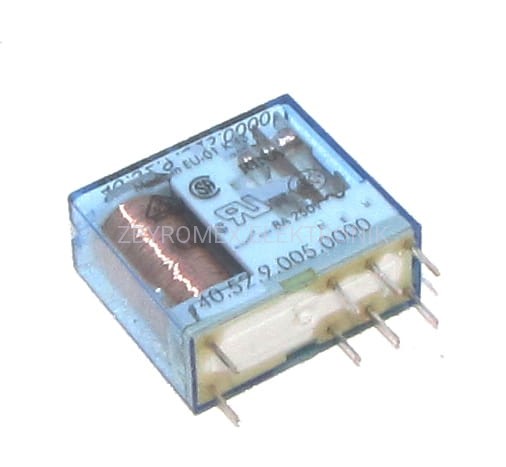

Przekaźnik 40.52.9.005.0000 FINDER 5VDC;8A;2P;st.AgNi;0.65W;odp.RM94P;

Przekaźnik 40.52.9.005.0000 FINDER 5VDC; RM94P; 0.65W RTII; do gniazd i obwodów drukowanych

INFORMACJE OGÓLNE

Producent FINDER

Typ przekaźnika elektromagnetyczny

Wersja przekaźnika miniaturowy

Nr 40.52.9.005.0000

Seria przekaźnika 40.52

Ilość pinów 8

DANE ZESTYKÓW

Ilość zestyków 2 P

Konfiguracja styków 2 zestyki przełączne

Prąd znamionowy/ Maks. prąd załączenia (A) 8/15

Napięcie znamionowe/maks. nap. łączeniowe V AC 250/400

Maks. moc łączeniowa dla AC1 VA 2,000

Maks. moc łączeniowa dla AC15 (230 V AC) VA 400

Obciążenie silnikiem 1-faz. Praca AC3 (230V) kW 0,3

Maks. prąd łączeniowy, praca DC1:30/110/220 VDC A 8/0,3/0,12

Min. moc łączeniowa mW (V/mA) 300 (5/5)

Materiał styku AgNi

DANE CEWKI

Rezystancja cewki 38Ω

Prąd cewki 130mA

Napięcie cewki nominalne 5VDC

Wykonanie DC standard 0.65W

Zakres napięcia zasilania Umin 3.65V

Zakres napięcia zasilania Umax 7.5V

DANE TECHNICZNE

Temperatura pracy -40/+85

Stopień ochrony RT II

Raster wyprowadzeń 5mm

Wytrzymałość izolacji między cewką a zestykami 6Kv (8mm) (1.2/50μs)

Wytrzymałość przerwy zestykowe VAC 1,000

Czas zadziałania / czas powrotu ms 7/3 - (12/4 czułe)

Trwałość łączeniowa w kategorii AC1 200 · 103 [cykle]

Trwałość mechaniczna AC/DC 10· 106 /20 · 106 [ cykle]

DANE FIZYCZNE

Wymiary: 29 x 25 x 12.4 mm

Montaż PCB; podstawka
